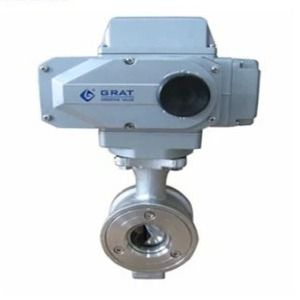

Elektrisch bedienbare metalen klep voor de aansluiting van de roestvrijstalen flens
Elektrisch bedienbare metalen klep voor de aansluiting van de roestvrijstalen flens
Basiseigenschappen
Land Van Herkomst
Wuhan, Hubei, China
Merknaam
Grat
Certificaat
IP67,CCC, ISO, CE,CNAS
Productmodel
EDN15-250
Handelseigendommen
MOQ
1pc
Eenheidsprijs
USD $150.00/ Piece
Betaalmethode
L/C, T/T, D/P, PayPal, Western Union
Leveringscapaciteit
1000 stuks per week
Productoverzicht
Elektrisch bedieningsbalk met metalen zitplaats Productbeschrijving: Elektrisch bedienbare kogelklep/IP67/flexibel kogelklep voor metalen stoelen Beschrijving: Specificatie: Afmeting van de klep DN15-DN250 Karosseriebepaling PN1,6MPa Lichaamsverbindingen Wafers, flenzen Types stoelen Roestvrij staal ...
Productgegevens
Markeren:
Metalen stoelbalk
,Elektrisch besturingsbalk
,Stainless Steel Flanges Connection Ball Valve
Brand Name:
GRAT
Minimum Order Quantity:
1 stuks
Place Of Origin:
Wuhan, Hubei, China
Delivery Time:
3 werkdagen
Packaging Details:
Karton/houten doos
Payment Terms:
LC, T/T, D/P, PayPal, Western Union
Media:
Water
Material:
Roestvrij staal
Connection Form:
Flanke
Driving Mode:
Elektrisch
Nominal Pressure:
Pn1,6MPa Pn2,5MPa
Channel:
Rechtstreeks door het type
Type:
Flexibel kogelklep
Temperature:
Normale temperatuur
Application:
Industrieel gebruik, water industrieel gebruik
Valve Size:
DN15-250
Seal Material:
Roestvrij staal verplaatsbaar metaalzegel
Operating Pressure:
Pn1,6MPa, Pn2,5MPa
Applicable Medium:
Mijnpulp, kolenpulp, papierpulp, water, olie
Structure:
Flexibel kogelklep
Function:
Afblaasventiel
Standard:
- Het is goed.
Power Supply:
AC220V
Body Material:
SUS304 SUS316 Wcb
Body Connections:
Wafeltje, Flens
Body Ratings:
Pn1.0/Pn1.6MPa/Pn2.5MPa
Productbeschrijving
Elektrisch bedieningsbalk met metalen zitplaats
Productbeschrijving:
Elektrisch bedienbare kogelklep/IP67/flexibel kogelklep voor metalen stoelen
Beschrijving:
Specificatie:
| Afmeting van de klep | DN15-DN250 |
| Karosseriebepaling | PN1,6MPa |
| Lichaamsverbindingen | Wafers, flenzen |
| Types stoelen | Roestvrij staal beweegbaar metalen afdichting,PTFE zachte afdichting |
| Karosseriemateriaal | SUS304 SUS316 WCB |
| Materiaal van de stekker | SUS304 SUS316 WCB |
| Actietijd | 30S ((0-90°) |
| Stroomvoorziening | AC 220V |
| Controlesignaal | 4~20mA 0~5V |
| Uitgangssignaal | 4~20mA 0~5V |
| Werkdruk | PN1,6Mpa PN2,5Mpa |
| Gemiddelde temperatuur | ≤ 350 °C |
| Omgevingstemperatuur | ≤ 50 °C |
| Stroomcoëfficiënt (CV) | Download de gegevens op onze website als referentie |
| Toepasselijk medium | Mijnpulp, steenkoolpulp, papierpulp, water, olie en gas |
| Dood gebied | 00,5% |
| Herhalingsfout | 00,5% |

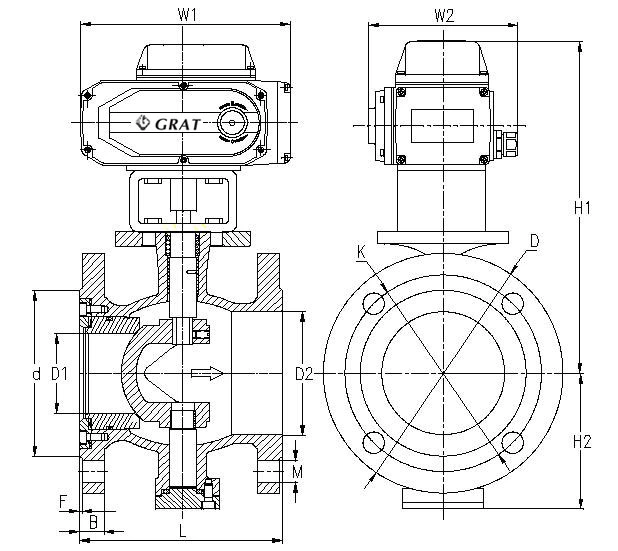

Inrichtingsgrootte
| Karosseriegrootte DN ((mm)) | Een |
φd |
H1 |
H2 |
H |
F |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
Maximaal toegestane lek
| DN Karosseriegrootte ((mm) | Metalen stoel | Zwakke stoel |
| 15 | 1.1 ml/min | 0.12 ml/min |
| 20 | 1.5 ml/min | 0.16 ml/min |
| 25 | 2.0 ml/min | 0.20 ml/min |
| 32 | 20,4 ml/min | 0.24 ml/min |
| 40 | 3.0 ml/min | 0.30 ml/min |
| 50 | 30,8 ml/min | 00,38 ml/min |
| 65 | 5.2 ml/min | 00,52 ml/min |
| 80 | 6.2 ml/min | 00,62 ml/min |
| 100 | 70,6 ml/min | 00,76 ml/min |
| 125 | 90,6 ml/min | 00,96 ml/min |
| 150 | 12.0 ml/min | 1.20 ml/min |
| 200 | 150,4 ml/min | 10,54 ml/min |
| 250 | 19.2 ml/min | 10,92 ml/min |
De uitvoeringsnormen voor de elektrische bedieningsklepe
| Vervaardigingsnormen | GB/T 122387-89 |
| Standards voor flenzen | GB9113-2000,GB17241.6-1998 |
| Normen voor de lengte van de structuur | GB12221-89 |
| Inspectienormen | GB/T 13927-92 |
Beheersdiagram
Verpakking en verzending:
1.Verpakking: binnenkant met bubbelverpakking,buiten met kartonnen doos envan houtEen zaak.
2Vervoer: over zee, door de lucht, per trein.
Als u andere vereisten heeft, kunt u ons dat vertellen.
