ASME B16.1 Dubbelflens PN16 Dubbel excentrische gemotoriseerde vlinderklep

Productgegevens

Plaats van herkomst: Wuhan, Hubei, China

Merknaam: Grat

Certificering: IP67,CCC, ISO, CE、CNAS

Modelnummer: EB-0000266

Betaling en verzendvoorwaarden

Min. bestelaantal: 1pc

Prijs: USD $170.00/ Piece

Verpakking Details: Binnenkant met bubbelverpakking, buitenkant met kartonnen doos en houten behuizing

Levertijd: 3 werkdagen

Betalingscondities: L/C, T/T, D/P, PayPal, Western Union

Levering vermogen: 1000 stuks per week

Vind de beste prijs
Productgegevens
Markeren:

Motoriceerde dubbele vlies vlinderklep

,

PN16 Doppelflens vlinderklep

,

ASME B16.1 Doppelflans vlinderklep

Merknaam:
GRAT
Min. bestelaantal:
1 stuks
Plaats van herkomst:
Wuhan, Hubei, China
Levertijd:
3 werkdagen
Verpakking Details:
Karton/houten doos
Betalingscondities:
LC, T/T, D/P, PayPal, Western Union
Verbindingsformulier:
WAFELTJE
Werkdruk:
PN1,0-32,0MPa
Structuur:
Vaste kogelklep
Functie:
Afblaasklep
Standaard:
- Het is goed.
Stroomvoorziening:
AC220V \ AC24V
Werkdruk:
PN16
Materiaal van het lichaam:
upvc
Installatiemodus:
Installeer het in elke hoek
Rijmodus:
Elektrisch
Kanaal:
Rechtstreeks door het type
Type:
vleugelklep
Temperatuur:
Normale temperatuur
Toepassing:
Industrieel gebruik, water industrieel gebruik
Lichaamswaarde:
DN10-100
Actiewijze:
Schakel over naar Afsnijden
Materiaal:
Giet van aluminiumlegering, plastic schelpen
Gemiddeld:
Water, lucht, olie, corrosieve chemische vloeistof
Invoersignaal:
Schakelsignaal
HS-code:
8481804090
Merknaam:
GRAT
Min. bestelaantal:
1 stuks
Plaats van herkomst:
Wuhan, Hubei, China
Levertijd:
3 werkdagen
Verpakking Details:
Karton/houten doos
Betalingscondities:
LC, T/T, D/P, PayPal, Western Union
Verbindingsformulier:
WAFELTJE
Werkdruk:
PN1,0-32,0MPa
Structuur:
Vaste kogelklep
Functie:
Afblaasklep
Standaard:
- Het is goed.
Stroomvoorziening:
AC220V \ AC24V
Werkdruk:
PN16
Materiaal van het lichaam:
upvc
Installatiemodus:
Installeer het in elke hoek
Rijmodus:
Elektrisch
Kanaal:
Rechtstreeks door het type
Type:
vleugelklep
Temperatuur:
Normale temperatuur
Toepassing:
Industrieel gebruik, water industrieel gebruik
Lichaamswaarde:
DN10-100
Actiewijze:
Schakel over naar Afsnijden
Materiaal:
Giet van aluminiumlegering, plastic schelpen
Gemiddeld:
Water, lucht, olie, corrosieve chemische vloeistof
Invoersignaal:
Schakelsignaal
HS-code:
8481804090
Productbeschrijving



ASME B16.1 Dubbele flens Pn16 Dubbele excentrische gemotoriseerde vlinderklep



ProductenBeschrijving:



ASME B16.1 Dubbele flens PN16 Dubbele excentrische gemotoriseerde vlinderklep/IP67/zacht verzegeld



Beschrijving:
ASME B16.1 Dubbelflens PN16 Dubbel excentrische gemotoriseerde vlinderklep 0



Parameters

Afmeting van de klep DN15~DN100
Stroomvoorziening DC24V,AC220V,AC380V
Tijdelijk. -15oC-60oC(geen bevriezing)
Omgevingstemperatuur. -30oC-60oC
Karosseriebepaling 0.1~1.6MPa
Doel Aan-uit
Actietijd 4-30S
Toepasselijk medium Water, lucht, olie, corrosieve chemische vloeistof
Eindverbinding Flanke, dubbele vereniging
Tipe zegel Zwakke stoel
Materiaal van de as PVC
O-RING-materiaal EPDM
Materiaal van ringnoot PVC
Karosseriemateriaal PVC
Eindmateriaal PVC
O-RING-materiaal EPDM
Materialen voor ringen met boldicht PTFE
Materiaal voor ballen PVC
O-ringmateriaal EPDM
Materiaal van de kerndichtingsbeugel PVC
Ringmateriaal PVC
Beschermingsniveau IP67
Installatiehoek Installeer het in elke hoek.horizontale of hellende installatieom de levensduur te verlengen.)
Ontwerp- en productiestandaard GB12237-89 AP16D
Flankenstandaard JB79 GB9113 ANSI B16.5 JIS B2212
Normen voor de lengte van de structuur GB12221-89
Inspectiestandaard JB/T 9092 API598


Figuur en verbindingsgrootte

ASME B16.1 Dubbelflens PN16 Dubbel excentrische gemotoriseerde vlinderklep 1

Afmeting van de klep L L1 L2 D1 D2 D3 D4 D5 H1 H2 W1 W2 Gewicht
kg
mm inch"
15 Een halve inch. 112 60 16 13 20.1 20.3 31 45 200 72 196 145 4.4
20 3/4 inch. 132 73 19 18 25.1 25.3 37 55 200 88 196 145 4.6
25 1 " 144 78 22 23 32.1 32.3 44 66 200 105 196 145 4.7
32 1-1/4" 165 87 26 30 40.1 40.3 54 82 200 131 196 145 4.9
40 1-1/2" 171 92 31 38 50.1 50.3 65 98 200 156 196 145 5.1
50 2 " 200 112 38 48 63.1 63.3 79 120 200 192 196 145 5.7
65 2 1/2 inch. 273 136 44 61 75.1 75.3 92 140 200 224 196 145 7.2
80 3 cm 303 158 51 69 90.1 90.3 108 160 240 256 255 184 9.3
100 4" 326 176 61 99 110.1 110.4 146 225 240 360 255 184 12.1

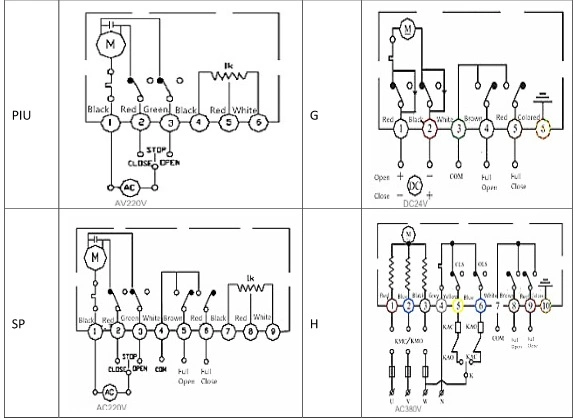

Verbindingsdiagram


ASME B16.1 Dubbelflens PN16 Dubbel excentrische gemotoriseerde vlinderklep 2


Verpakking en verzending:
1.Verpakking: binnenkant met bubbelverpakking,buiten met kartonnen doos envan houtEen zaak.
2Vervoer: over zee, door de lucht, per trein.
Als u andere vereisten heeft, kunt u ons dat vertellen.
