DN300 Pneumatische vlinderklep
, Pn16 Pneumatische vlinderklep
, Vloeibaar ijzer van roestvrij staal

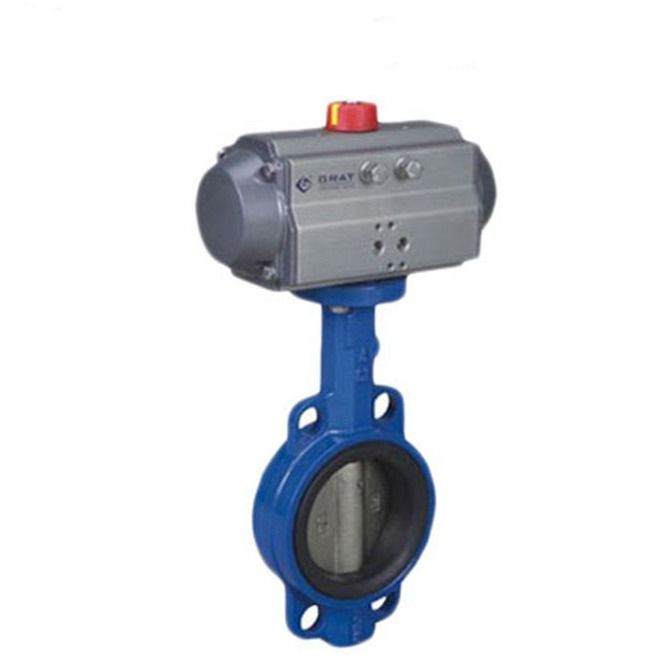

DN300 Pn16 Epoxycoating Ductile Iron Wafer Pneumatic Butterfly Valve
Productbeschrijving:
DN300 Pn16 Epoxycoating Ductile Iron Wafer Pneumatic Butterfly Valve/Normale temperatuurHoog druk.
Beschrijving:
Met eenvoudige structuur lichtgewicht snelle openingssnelheid pneumatische wafer schakelaar vlinder klep bestaat uit
de kolftypecilinder en de vlinderklep van het type wafer en de veerreturventiel kunnen
automatische herpositioneringsfunctie (lucht openen en sluiten) wanneer de lucht- en stroomvoorziening zijn afgesloten.
Dit product wordt op grote schaal toegepast in de industriële pijpleiding velden van metallurgie milieubescherming
waterbehandeling petrochemische energie.

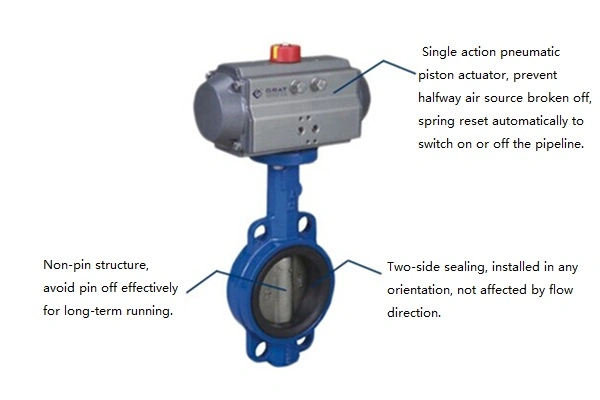

* De pneumatische zuigeractuator is onderverdeeld in twee soorten: de veer- en de veervrije.
De verwarming moet volledig geopend of gesloten worden bij storing.
Wanneer het nodig is om de positie onder fout te behouden, is het niet uitgerust met een veer.
met een diameter van niet meer dan 10 mm,
andere componenten.
* Uitgerust met schakelaar, magnetisch ventiel, filterdrukverlagend ventiel en andere toebehoren, en
0.4-0.7mpa luchtbron kan de schakelaar worden gerealiseerd.
* Het schakelsignaal van het industriële automatiseringsbesturingssysteem kan worden ontvangen om het klep nauwkeurig te bedienen
openmaking om de beheersing van de doorstromingstemperatuur en druk en andere verschillende procesparameters te bereiken.
Kenmerken:
* Klein volume en licht gewicht gemakkelijk te demonteren en onderhouden en in elke positie te installeren
* Minder drukdruppels
* Energiebesparing met klein werkkoppel
* Lineariteitsstroomkenmerken,uitstekende gereguleerde prestaties
* Eenvoudige en compacte structuur
* Lange levensduur goede afdichting
Specificatie:
| Nominale diameter |
DN50 tot en met DN600 |
| Gemiddelde temperatuur. |
-30°C tot 180°C |
| Nominale druk |
PN1,6-2,5 MPa |
| Geschikt medium |
Gasvloeistof |
| Gastoevoerdruk |
0.4 tot en met 0,7 MPa |
| Afdichting van actuator |
Fluorrubber |
| Materiaal van actuator |
Aluminiumlegering |
| Type verbinding |
Wafers |
| Besturingsmodus |
Schakel over op-uit |
| Karosseriemateriaal |
SUS304,SUS316,WCB,QT450-10 |
| Materiaal voor schijven |
SUS304,SUS316,WCB,QT450-10V |
| Materiaal voor het afdichten van de klepstoel |
PTFE, EPDM, enz. |
| Stoffingsmateriaal |
Grafiet |
| Vervaardigingsnorm |
JB/T8692-199 |
| Ontwerp en productstandaard |
GB12237-89 AP16D |
| Inspectie- en testnorm |
JB/T 9092 API598 |

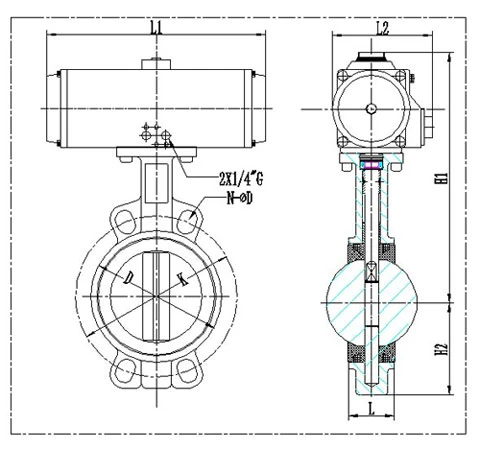

Figuur en verbindingsgrootte
| DN/mm |
De diameter van de cilinder
Φ |
D |
K |
L |
L1 |
L2 |
H2 |
H1 |
4*ΦD |
| 50 |
75 |
92 |
125 |
42.6 |
206 |
103 |
70 |
260 |
4-Φ18 |
| 65 |
83 |
106 |
145 |
45.6 |
262 |
109 |
76 |
243 |
4-Φ18 |
| 80 |
92 |
122 |
160 |
45.6 |
270 |
122 |
89 |
308 |
8-Φ18 |
| 100 |
105 |
150 |
180 |
51.6 |
301 |
143 |
104 |
345 |
4-Φ22 |
| 125 |
125 |
177 |
210 |
55.6 |
392 |
152 |
120 |
383 |
4-Φ22 |
| 150 |
140 |
204 |
240 |
55.6 |
460 |
174 |
132 |
427 |
4-Φ23 |
| 200 |
160 |
260 |
295 |
59.6 |
515 |
205 |
167 |
503 |
4-Φ23 |
| 250 |
190 |
314 |
355 |
67.6 |
560 |
226 |
202 |
567 |
4-Φ28 |
| 300 |
210 |
370 |
410 |
77.6 |
654 |
260 |
239 |
630 |
4-Φ28 |
| 350 |
240 |
* |
470 |
77 |
725 |
294 |
277.5 |
724 |
4-Φ28 |
| 400 |
270 |
* |
525 |
86.5 |
742 |
380 |
309 |
787 |
4-Φ30 |
| 450 |
300 |
* |
585 |
105.6 |
865 |
430 |
337 |
858 |
4-Φ30 |
| 500 |
350 |
* |
650 |
131.8 |
925 |
516 |
361 |
916 |
4-Φ33 |
| 600 |
350 |
* |
770 |
152 |
925 |
516 |
459 |
998 |
4-Φ36 |
Verpakking en verzending:
1Verpakking: binnenkant met bubbelverpakking, buiten met kartonnen doos en houten kast.
2Vervoer: over zee, door de lucht, per trein.
Als u andere vereisten heeft, kunt u ons dat vertellen.
